安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。
       根据系统各部分功能的不同，将整个安防监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。



表现层

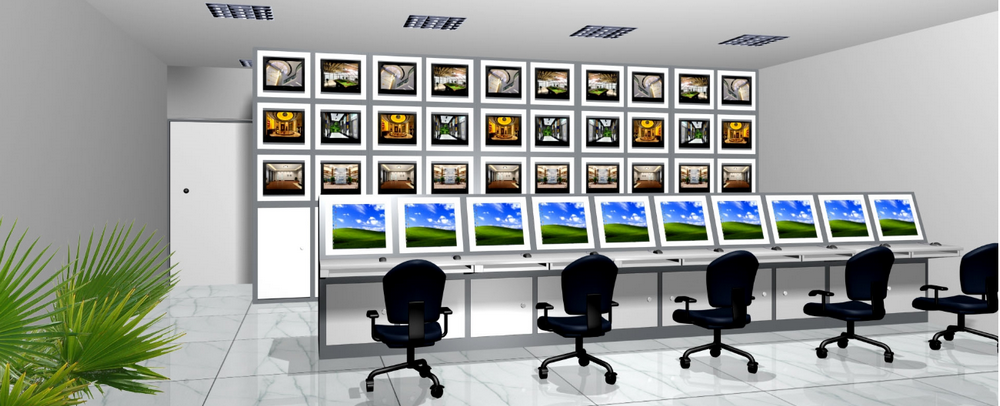

表现层是我们最直观感受到的，它展现了整个安防监控系统的品质。如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。




控制层

控制层是整个安防监控系统的核心，它是系统科技水平的最明确体现。通常我们的控制方式有两种——模拟控制和数字控制。模拟控制是早期的控制方式，其控制台通常由控制器或者模拟控制矩阵构成，适用于小型局部安防监控系统，这种控制方式成本较低，故障率较小。但对于中大型安防监控系统而言，这种方式就显得操作复杂且无任何价格优势了，这时我们更为明智的选择应该是数字控制。数字控制是将工控计算机作为监控系统的控制核心，它将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆叠缩小为一个工控计算机，将复杂而数量庞大的控制电缆变为一根串行电话线。它将中远程监控变为事实、为Internet远程监控提供可能。但数字控制也不是那么十全十美，控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。



处理层

处理层或许该称为音视频处理层，它将有传输层送过来的音视频信号加以分配、放大、分割等等处理，有机的将表现层与控制层加以连接。音视频分配器、音视频放大器、视频分割器、音视频切换器等等设备都属于这一层。




传输层

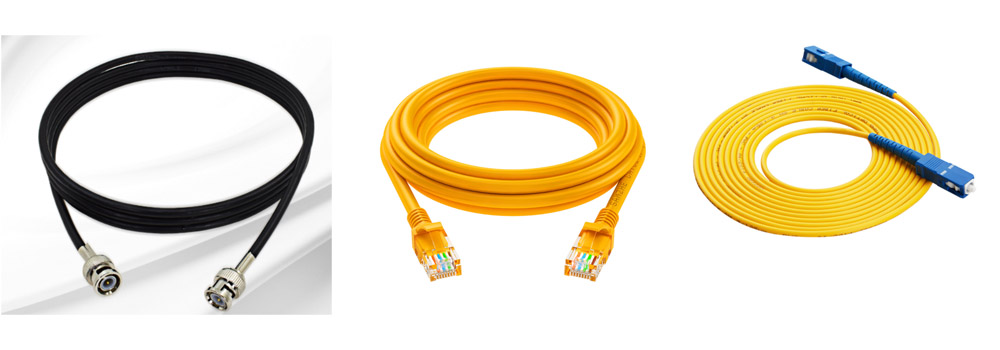

传输层相当于安防监控系统的血脉。在小型安防监控系统中，我们最常见的传输层设备是视频线、音频线，对于中远程监控系统而言，我们常使用的是射频线、微波，对于远程监控而言，我们通常使用Internet这一廉价载体。值得一提的是，新出现的传输层介质——网线/光纤。大多数人在数字安防监控上存在一个误区，他们认为控制层使用的数字控制的安防监控系统就是数字安防监控系统了，其实不然。纯数字安防监控系统的传输介质一定是网线或光纤。信号从采集层出来时，就已经调制成数字信号了，数字信号在已趋成熟的网络上跑，理论上是无衰减的，这就保证远程监控图像的无损失显示，这是模拟传输无法比拟的。当然，高性能的回报也需要高成本的投入，这是纯数字安防监控系统无法普及最重要的原因之一。



执行层

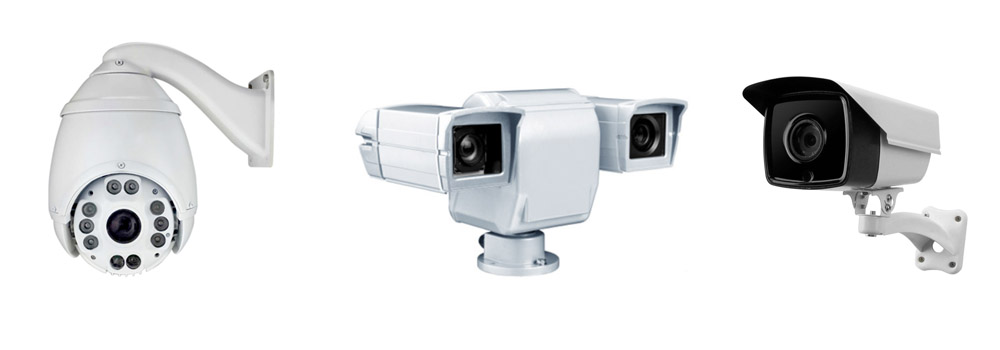

执行层是我们控制指令的命令对象，在某些时候，它和我们后面所说的支撑层、采集层不太好截然分开，我们认为受控对象即为执行层设备。比如：云台、镜头、解码器、球等等。



支撑层

顾名思义，支撑层是用于后端设备的支撑，保护和支撑采集层、执行层设备。它包括支架、防护罩等等辅助设备。




采集层

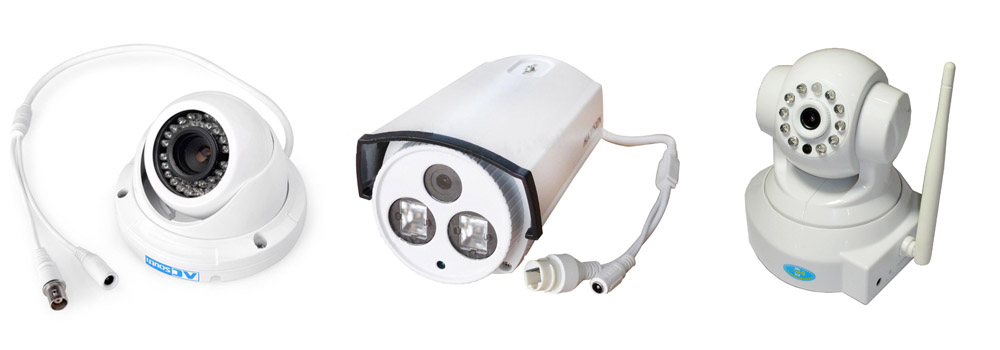

采集层是整个安防监控系统品质好坏的关键因素，也是系统成本开销最大的地方。它包括镜头、摄像机、报警传感器等等。
